(Este trabajo ha sido replicado del blog https://meteoradares.wordpress.com/ con permiso de su autor.
Usted, que dirige una fábrica, una escuela, un hospital o un centro de servicios, lo sabe mejor que nadie: cada mes es más difícil cumplir con su objeto social sin exceder los límites de consumo. Las regulaciones de la ONURE son cada vez más estrictas, los apagones sorpresivos y ferozmente largos, una realidad, y usted tiene que responder por la producción, por su gente y por los indicadores energéticos. No es fácil. Por eso pensamos en usted cuando diseñamos LDT NEXUS ENERGY.
Cómo funciona (hablando en cubano)
Imagínelo así: en cada instalación que quiera monitorear, instalamos un «vigilante electrónico» (un analizador de red) que mide constantemente voltaje, corriente, potencia… todo lo que necesita saber. Ese vigilante se conecta a un pequeño dispositivo (nuestro LDT Process Sentinel) que envía la información a donde usted quiera: a su computadora, a su teléfono, o a una sala de control central.
¿Y cómo viajan los datos? Por cable, por WiFi, por Internet o incluso por radio (LoRa) si la instalación es remota. Usted elige.
¿Qué necesita en su oficina? Solo una computadora con nuestro software (que es libre y abierto) o una aplicación en su móvil. Así de simple.
Lo que realmente le interesa: ¿Qué gano con esto?
Olvídese de los tecnicismos por un momento. Usted lo que necesita es cumplir con su trabajo, mantener contenta a su gente y, de paso, dormir tranquilo sin que la ONURE (o su conciencia) le quite el sueño. Veamos cómo LDT NEXUS ENERGY le ayuda a lograr exactamente eso.
1. Adiós a la bitácora manual y a los errores humanos
Usted ya lleva una bitácora (y la va a seguir llevando, la ONURE se lo exige), anotando las lecturas del metro contador «religiosamente», como manda la ley. Pero, seamos sinceros: eso es información escasa, tardía y propensa a errores.
Con NEXUS ENERGY, esa bitácora se automatiza. El sistema registra automáticamente todas las variables (voltaje, corriente, frecuencia, potencia, energía, factor de potencia) en el intervalo que usted decida (por ejemplo, cada 30 segundos). Olvídese del error de lectura, del día que se le olvidó anotar o del registro que se le extravió. Los datos están ahí, seguros, y siempre accesibles.
2. Sepa qué está pasando en su instalación… ¡en este mismo instante!
¿Recuerda esa angustia de no saber por qué está subiendo tanto la cuenta de la luz? ¿O la sorpresa de un pico de consumo que nadie supo explicar?
Con NEXUS ENERGY, usted o la persona que usted designe (pueden ser varias a la vez) puede ver en tiempo real, desde su computadora o su teléfono móvil, exactamente lo que está consumiendo cada dependencia en este preciso momento. ¿Se disparó el consumo a las 11:15 am? Abre la aplicación y ve al instante que fue porque se encendieron dos aires acondicionados y un horno al mismo tiempo. Problema detectado al segundo.
3. Descubra el «mapa del tesoro» de sus ahorros: los gráficos históricos
La lectura del metro-contador le dice cuánto consumió en total. NEXUS ENERGY le dice dónde, cuándo y por qué.
El sistema genera gráficos del comportamiento de su red por horas, días, semanas, meses y años. Podrá ver, de un vistazo, los patrones de consumo de su instalación. Por ejemplo:
- – ¿Sabía que los miércoles, entre 2 y 3 de la tarde, el consumo se dispara un 20%? (Quizás es cuando encienden equipos en el taller).
- – ¿Ve ese pico todos los días a las 8:30 am? (Seguro es cuando encienden todos los equipos al empezar la jornada). Con esta información, puede reacomodar las cargas: encienda los equipos de 5 en 5, en lugar de todos a la vez, y baje ese pico. El ahorro está en sus manos.
4. Domine los horarios pico y duerma tranquilo con la ONURE
La ONURE pone el foco en los horarios de mayor demanda: de 11 am a 1 pm y de 5 pm a 9 pm. ¿Cómo saber si está cumpliendo?
LDT NEXUS ENERGY le muestra, de forma clara y separada, el consumo de su instalación exclusivamente en esos horarios críticos. Podrá ver el comportamiento diario, semanal, mensual y anual en estas ventanas, y lo que es mejor: el sistema identifica automáticamente el pico máximo de consumo del día, de la semana o del mes, y la hora exacta en que ocurrió.
Esto le permite, por ejemplo:
- – Si ve que el pico de la semana pasada fue el jueves a las 6:30 pm, puede investigar qué pasó y evitarlo la próxima semana.
- – Puede comparar el consumo de este mes en el horario pico con el del mes anterior, y ver si las medidas que tomó (acomodar cargas, apagar equipos innecesarios) están funcionando. Información para la toma de decisiones, no para la suposición.
5. Tome el control total: informes personalizados y software libre
Toda la información que LDT NEXUS ENERGY recolecta se almacena en bases de datos de formato abierto. ¿Qué significa esto para usted? Que puede hacer con ella lo que necesite:
- Genere informes en Excel o Word con los resultados que le interesan para presentarlos a su jefe, al consejo de dirección o a la propia ONURE.
- Exporte los datos y analícelos con sus propias herramientas.
- Y lo mejor: como nuestro software es libre y abierto, si usted tiene un equipo de informática con ganas de innovar, ¡pueden hacer sus propias modificaciones y mejoras sin necesidad de contactarnos! El conocimiento y el control quedan en sus manos.

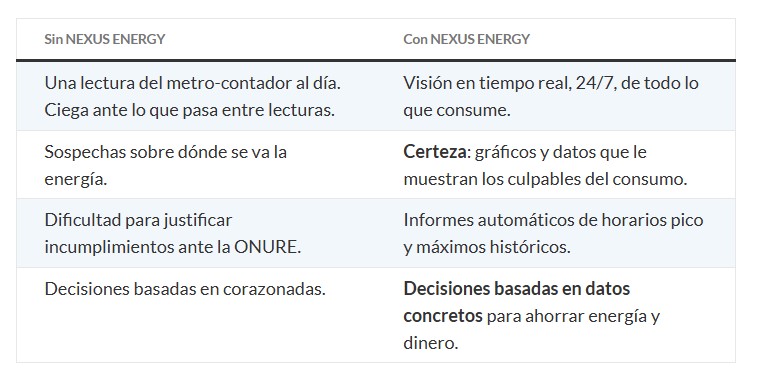

En resumen: ¿Qué gana?
Eso, director, es lo que gana con NEXUS ENERGY. Control, tranquilidad y la satisfacción de estar haciendo lo correcto con la energía del país.
Para ingenieros curiosos, los detalles técnicos
LDT NEXUS ENERGY está compuesto de varios subsistemas, en este post le voy a describir solamente el hardware, el software y las prestaciones de NEXUS ENERGY que permiten monitorear la red eléctrica de una o varias instalaciones pertenecientes a una entidad.
Este monitoreo puede ser local o remoto o ambos a la vez, dependiendo de lo que se instale. Para poder ejecutar este trabajo instalamos una versión del sistema SCADA ( Supervisory Control And Data Acquisition) desarrollado por LADETEC e implementado en nuestras soluciones industriales que recibe la denominación de LDT Process Sentinel.
En la instalación a supervisar instalamos un Analizador de Red Industrial que se comunica por RS-485 (MODBUS-RTU) con el hardware de nuestro Sentinel.
Dependiendo de lo solicitado por el cliente, este hardware basado en una placa de desarrollo del microcontrolador de 32-bit Xtensa LX6 de doble núcleo, llamada comúnmente ESP-32, que trae WiFi y Bluetooth integrados, puede ejecutar algoritmos de cálculo y mostrar resultados o simplemente comunicarse con el software del Sentinel que corre en una PC en el punto de supervisión que el cliente haya designado.
En la versión más simple, el hardware del Sentinel puede ser simplemente un conversor de RS-485 a Ethernet, si el usuario no está interesado en monitoreo local en la instalación.
La comunicación entre el hardware y el software del Sentinel puede efectuarse por Ethernet a través de una red corporativa, por Ethernet a través de Internet, por una Wi-Fi que tenga salida a Internet, o por un teléfono celular que tenga acceso 4G a Internet. En casos específicos podemos implementar una comunicación por LoRa, que es un sistema de comunicación digital por radio que puede alcanzar decenas de kilómetros y que demanda muy poca energía por lo que puede alimentarse de baterías.
En cada una de las dependencias donde se desee monitorear el comportamiento de la red se instala el esquema que se muestra en la parte superior del siguiente diagrama. Como puede verse, lo único que hay que instalar es un Analizador de Red (nosotros usamos PD-3ST3 3 phase multifunction panel meter analyzer, pero si el usuario lo desea podemos poner cualquier otro que el usuario seleccione), los transformadores de corriente, elegidos según la corriente que demanda la instalación a monitorear y el LDT Process Sentinel (hardware), cuya configuración variará según las prestaciones que el usuario desee tener en las dependencias.
En el puesto de monitoreo lo único que se necesita es una computadora (que puede estar destinada a otras aplicaciones). En esta computadora correrá el software del Sentinel (software libre y abierto) con las prestaciones personalizadas a las solicitudes del usuario. Puede haber tantos puestos de monitoreo como se desee, incluyendo que en las dependencias también puede haber puestos de monitoreo. Si el usuario lo desea el software del Sentinel puede ser una aplicación para teléfonos móviles.
¿Qué pide exactamente la ONURE?
Si al lector le interesa el tema, sería bueno que preste atención al resumen que le dejo a continuación. La ONURE en Cuba regula el uso eficiente de la energía a través de normativas enfocadas en el sector estatal y económico, destacando el Decreto 110/2024, que obliga a empresas (estatales y privadas) a controlar el consumo, adoptar fuentes renovables y enfrentar sanciones. Se implementan medidas técnicas para equipos eléctricos y planes de ahorro obligatorios. Las inspecciones de la ONURE evalúan la gestión energética de las entidades, calificándolas y aplicando medidas ante violaciones. Lease cada resolución e imagine cómo puede cumplirla usando LDT NEXUS ENERGY.

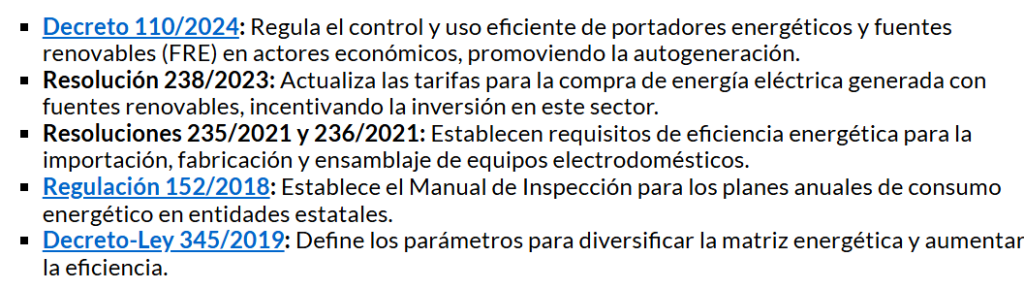

Las normativas vigentes son las siguientes:
No está solo en esto. Hablemos
Director, al final del día, su responsabilidad es doble: cumplir con su objeto social y hacerlo de la manera más eficiente posible, respetando las regulaciones y cuidando los recursos del país. No es tarea fácil, y en LADETEC lo sabemos.
Podemos asesorarle y capacitar a su equipo en todos los temas de eficiencia energética y regulaciones ONURE. Podemos instalarle un sistema de monitoreo en alquiler por un tiempo, para que haga su diagnóstico y balance de cargas sin compromiso. O, si lo prefiere, podemos hablar de cómo LDT NEXUS ENERGY puede quedarse en su instalación para siempre, velando por su tranquilidad.
Porque la energía que no se mide, no se puede mejorar. Y la tranquilidad de saber que usted controla su energía… no tiene precio.
Estamos en esta ubicación . También puede escribirnos a orlando@ladetec.com o llamarnos al +53 5287 1046. Lo importante es que sepa que hay una solución, y está más cerca de lo que cree.
